DIYer:ChrysN
制作时间:1天制作
难度:★★☆☆☆

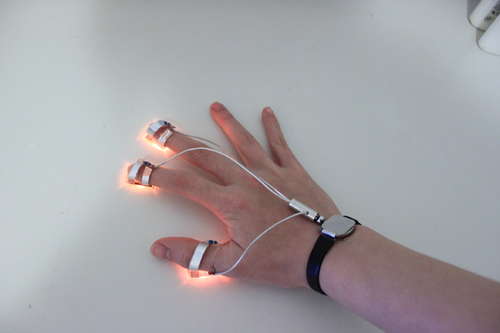

GEEK指数:★★★☆☆应用：我做这个小装置，主要是想用它和我的多点触控板设备相配合，这样我就不用费劲再去做个红外线板。基本上，只要找一个手指识别软件，探测的是LED的光而不是指尖触碰。或者只是做来玩玩也不错。
1 材料和工具
○ 3V纽扣电池（我用的型号是C2032）
○ LED
○ 电阻
○ 亚克力
○ 小块塑料片
○ 小块铝片
○ 一副耳机
○ 导电带
○ 腕带
●电烙套装
●电钻
●数字万用表（选用）
●砂纸
●打火机
●剪刀
●热胶枪
●透明胶带

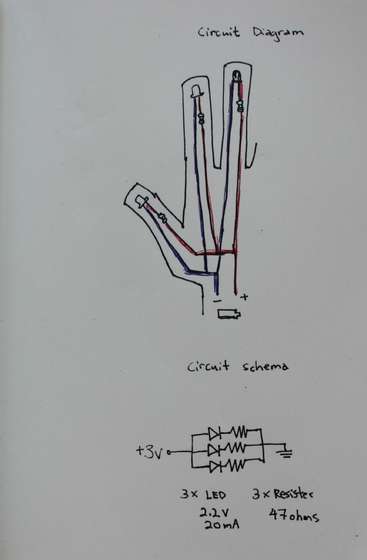

2 设计LED电路图
定好你需要什么样的LED。我用的是三只3mm的橙色LED。计算以3V纽扣电池为电源，你需要多少电阻。
推荐一个在线工具：online LED calculator根据你手指的长度，估算出大致需要的导线长度。可以稍微取长一些，以防制作过程中可能出现的弯折或是剪切。

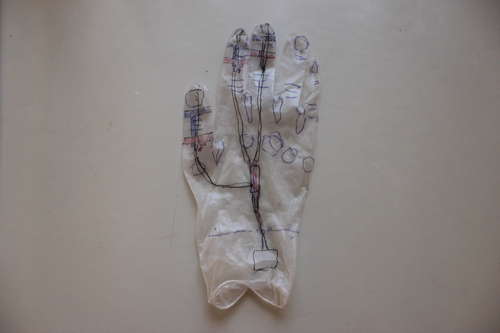

为了操作方便，你可以用透明的塑料手套做辅助，直接在上面画出大致的路线图，量出需要的导线长度。根据我的目的，我需要红外线波长范围内或接近的光。我用我改装过的相机（装有850nm的带通滤波器）测试了一下，确认它能感应到红色、橙色和黄色的LED，还有波长850nm的红外光。你也可以选用别的导线，但我觉得耳机线结实（每一股都由两股编成）又灵活。
